感謝您選擇了青島云泰重工機械科技有限公司生產的QSMI線材拋丸清理機。請仔細閱讀本說明書，以便使設備達到其性能。
線材拋丸機的操作人員和管理人員必須閱讀了解本說明書。
一、概述

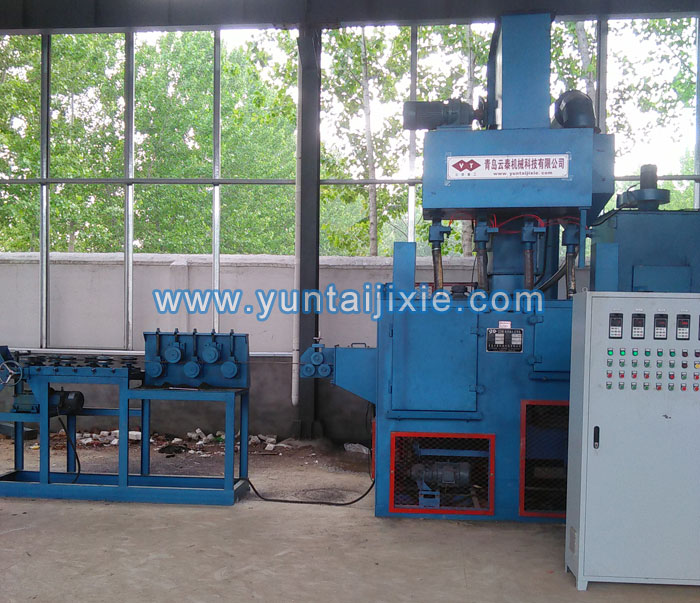

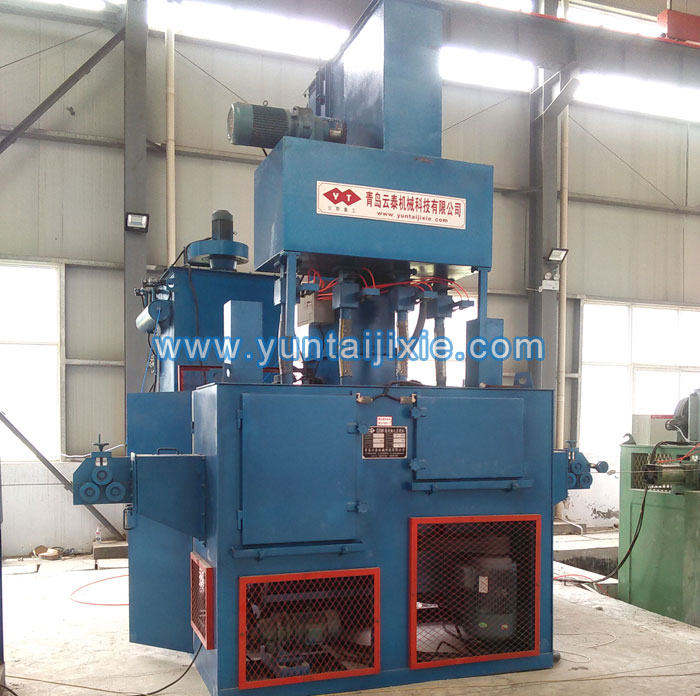

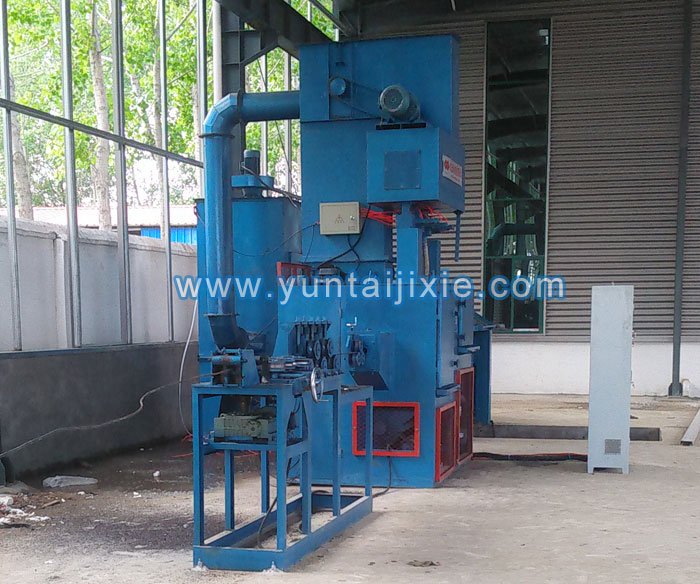

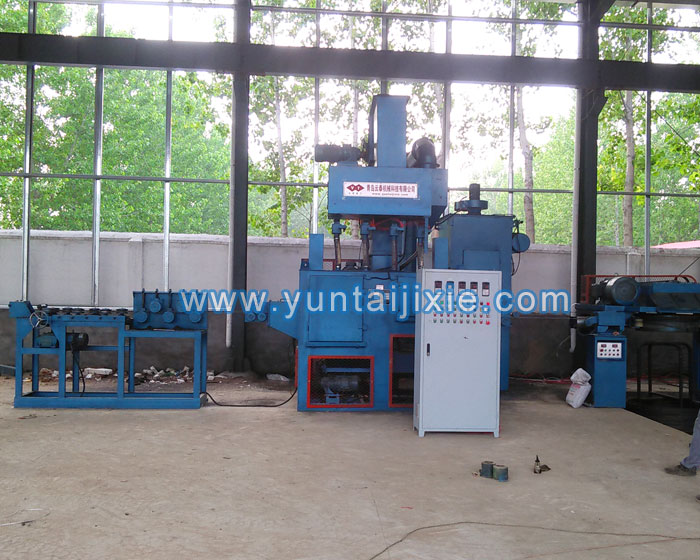

QSMI線材通過式拋丸清理機我公司獨立研制的一種新型設備。是我公司在國內廣泛調研的基礎上，根據用戶的迫切要求，在原QSK-4的基礎上改進而成的。
QSMI線材通過式拋丸清理機是我公司QSMI線材系列清理機的第五代產品。它具有以下優點：
1、采用大拋丸量、高拋射速度的上第五代懸臂離心式拋丸器，拋丸器與驅動電機間采用皮帶式，能大大減小拋丸器的占地面積，從而有效地縮小設備的外形尺寸，顯著地提高清理效率、獲得滿意的清理質量。
模擬拋射圖（包括拋丸器型號、個數和空間布置位置的確定等）及拋丸機的全部圖紙均完全采用計算機輔助設計(CAD)繪制，拋丸器的選用及布置更為合理。提高了彈丸的利用率和勞動生產率，保證了清理效果，減小了對室體護板的磨損。
2、采用倍受歡迎的無地坑結構形式，既節省了地坑基礎的施工費用及時間，又解決了南方用戶因地坑存水而造成的提升機內的丸砂銹蝕結塊問題。
3、采用手動開、關門方式，也可根據用戶要求，選擇其他開、關門方式。/4、清理室內采用軋制Mn13鋼板防護，其使用壽命大大提高，且外形美觀、易于更換，是流行的清理機室體防護方式。我公司備有本機的全套護板配件，可隨時為用戶提供服務。
二、用途
本型線材拋丸機適合于化工、電機、拉絲等行業的的表面清理或強化處理。特別適合于盤元 線材進行表面清理及拋丸強化，以去掉工件表面的少量氧化皮。
我們應用拋丸清理技術來達到除銹、強化的目的。
拋丸清理跟其它清理技術相比具有下述優點：
提高機械產品和金屬構件的抗疲勞性能
消除應力集中
延長其使用壽命
優化工件的表面工藝狀態
大大提高清理效率
減輕清理工作的勞動強度
減輕環境污染
線材拋丸機廣泛應用于機械制造、工程機械、礦山機械、壓力容器、汽車、船舶等行業，用于提高其產品零部件的外觀質量和表面工藝狀態。
一、技術參數及要求
1、清理工件范圍： 高速工具鋼
線材直徑 φ4—φ16mm
進給速度 ≤60m/min（調速由拉絲機或收線機決定）
2、拋丸器
拋丸量 4×280Kg/min
功率 4×22KW（變頻調速）
3、提升機
提升量 90t/h
功率 4KW
4、分離器
分離量 45t/h
分離區風速 4—5m/s
5、螺旋輸送器
輸送量 90t/h
功率 3KW
6、彈丸
粒度 φ0.2—φ0.3mm
材質 高碳鋼丸
初次彈丸裝入量 約3200kg
7、輸丸系統 QM氣動閘門
8、數量： 4套
9、除塵系統
設計風量 5000m3/h
功率 3Kw
除塵方式 沉降室+濾筒式除塵
10預調制系統（電動送料）
功率： 3kw
數量 1套
10、機器總共率
拋丸器 4*22KW
提升機 5.5KW
螺旋輸送器 4KW
風機 3KW
電動送料 3kw
總計 約103.5KW
